專 利 號：CN20*******049.6

　　專利類型：實用新型專利

　　所屬行業：電子元件

　　申請方式：完全申請

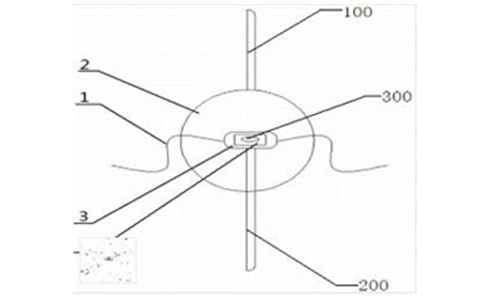

　　技術介紹：本實用新型提供一種膝關節壓電采集器，其包括膝形背帶、帶有兩個活動桿的圓盤、固定在圓盤中壓電陶瓷裝置、整流充電電路、微型鋰電池。所述膝形背帶用于將整個裝置固定在膝蓋外側，所述圓盤的兩個活動桿分別固定在大腿與小腿上，所述壓電陶瓷裝置可以采集人體運動產生的機械能，并轉化為電能存儲在微型鋰電池中。本實用新型充分利用了人體正常行走產生的機械能，提供了一種高效可行的人體能量收集方法，由于能量轉換裝置固定在人體膝蓋上，用戶可以使用能量轉換裝置給心率計、計步器等人體監控設備供電，而且不需要擔心更換電池等。
